Invoer van data

Digitaal

Bij een digitale ingang kunnen de logische waardes “0” of “1” ingelezen worden. Deze referen steeds naar een spanning.

Arduino UNO

Bij de arduino UNO is dit voor een “0” een spanning tussen de 0 V en 1,5 V en voor een “1” een spanning tussen de 3 V en 5 V.

De pinnen 0 tot en met 13 zijn geschikt als digitale ingang.

Analoog

Een digitale binaire waarde kan maar 2 toestanden aannemen “0” of “1”. Een analoog signaal kan alle waardes aannemen tussen 0 V en de referentiespanning.

Arduino UNO

In de arduino uno is een 10 bit analoog naar digitaal convertor aanwezig. Deze kan gebruikt worden op de ingangen A0 tot en met A5. Met de functie analogRead wordt een analoge waarde omgezet naar een getal.

digitale communicatie

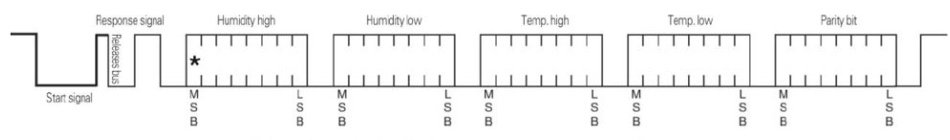

Vele sensoren maken gebruik van digitale communicatie waarbij de data over 1 of meerdere draden doorgestuurd wordt. Een voorbeeld is de DHT22 temperatuur- en luchtvochtigheidssensor. Bij de DHT22 wordt de data doorgezonden over 1 draad zoals je kan zien in onderstaande voorbeeld.

Voor deze sensoren is het meestal nodig een bibliotheek te downloaden.
