Week 4

Wet van Ohm

Oefening 1

Zes 22 Ω weerstanden, vier 100 Ω weerstanden en twee 12 kΩ weerstanden staan in serie. Wat is de totale weerstand?

Oefening 2

Hoeveel bedraagt de stroom door ieder van de vier weerstanden in een serieschakeling als de totale spanning over de schakeling gelijk is aan 12 V ? De totale weerstand van de schakeling bedraagt 240 Ω .

Oefening 3

Bereken de stroom door de schakelingen van onderstaande figuur

Oefening 4

Waar of niet waar?

1. In een serieschakeling is er meer dan één stroompad aanwezig.
2. De totale weerstand van een serieschakeling kan kleiner zijn dan de kleinste weerstand in de beschouwde serieschakeling.
3. Als twee weerstanden in serie een verschillende weerstandswaarde hebben, gaat door de grootste weerstand de grootste stroom.
4. Als twee weerstanden in serie een verschillende weerstandswaarde hebben, staat over de grootste weerstand de grootste stroom.

Oefening 5

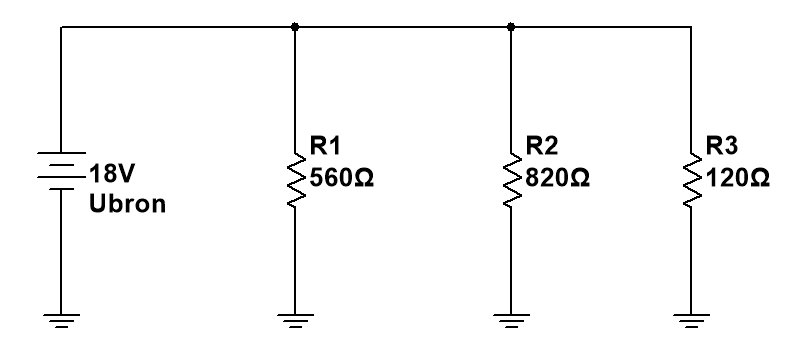

Bepaal de totale stroom in deze schakeling.

Oefening 6

• Bepaal de totale weerstand van een parallelschakeling die bestaat uit elf weerstanden van 33kΩ.
• De weerstanden 150Ω, 820Ω, 470Ω en 330Ω staan parallel. Wat is hun vervangingsweerstand?

Oefening 7

Waar of niet waar?

1. Om de totale geleiding van weerstanden in parallel te vinden kan je de geleiding van elk van de weerstanden optellen.
2. De totale weerstand van een parallelschakeling is steeds kleiner dan de kleinste weerstand in de parallelschakeling.
3. De product over som formule kan je voor éénder welke parallelschakeling toepassen.
4. In een parallelschakeling is de spanning het grootst over de grootste weerstand en het kleinst over de kleinste weerstand.
5. Als een nieuwe tak (stroompad) wordt toegevoegd aan de parallelschakeling gaat de totale weerstand in de parallelschakeling stijgen.
6. Als een nieuwe tak (stroompad) is toegevoegd aan een parallelschakeling stijgt de totale stroom door deze parallelschakeling.
